YaMoRC YD7010 Command Station

Beschrijving

Multibus- en protocol digitale DCC Centrale. De alleskunner voor elke DCC modelspoorbaan!

Leverbaar rond eind juli, augustus 2024. onder voorbehoud van vertaging in de productie

Voortbouwend op het immense succes van onze YD9401 upgrade voor de DR5000, hebben we besloten om een compleet commandostation uit te brengen, de YD7010, dat de bewezen YD7001 technologie en YD9401 netwerkmodule bevat.

Het commandostation is gebaseerd op de technologie die wordt gebruikt in onze YD7001-E, maar met een volledig nieuw ontworpen moederbord, met verbeterde componentkeuze en PCB-lay-out om robuustheid en uitgebreide functionaliteit te bieden. Natuurlijk wordt de YD7010 geleverd met onze YD9401 voorgeïnstalleerd.

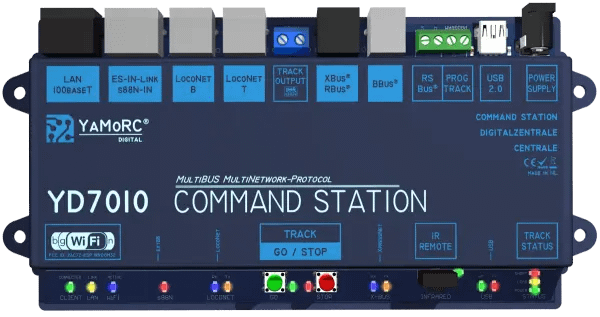

Verder hebben we enkele visuele en bruikbaarheidsaspecten verbeterd: Verschillende kleuren voor de RJ-connectoren, die gemakkelijk te verwarren waren toen ze allemaal grijs waren. Nu hebben de XBus- en netwerkaansluitingen andere kleuren dan de ES-Link/s88N-, LocoNet- en BBus-connectoren.

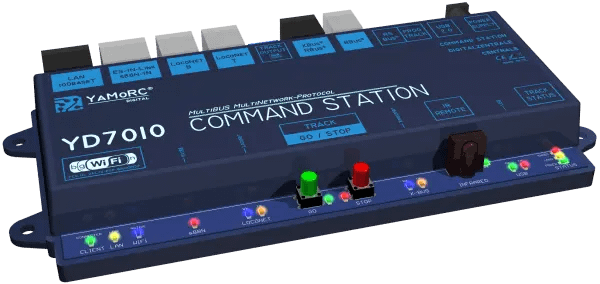

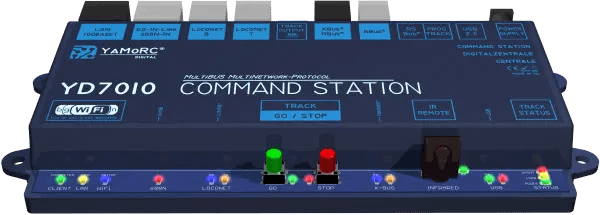

Aan de voorkant hebben we de GO- en STOP-LED’s verplaatst zodat ze in lijn staan met alle LED’s en dat voorkomt aanraken en/of beschadigen van de LED’s bij het bedienen van de drukknoppen.

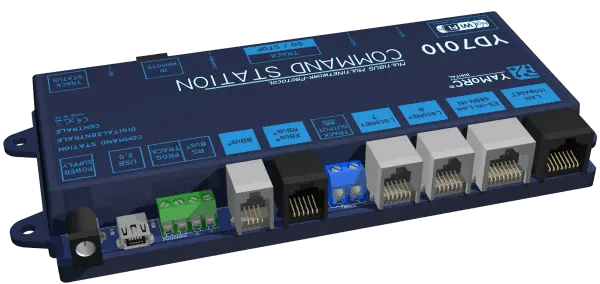

Aan de achterkant hebben we de RS-Bus en Program-Track aansluitingen in één 4-weg blok geplaatst. Dit voorkomt effectief dat de aansluitklemmen draaien en, in het ergste geval, afschuiven!

De YD7010 is bedoeld als een instapmodel, maar toch zeer compleet en veelzijdig DCC-commandostation.

Een overzicht van de gepresenteerde functies:
+ Unieke DCC signaalgenerator:
– Met prioriteitsregeling en interleaved pakketgeneratie.
– Veranderingen die door een interface worden verzonden, worden direct doorgegeven aan de baan.
– Genereert RailCom Cut-Out.

+ 3 A geïntegreerde Booster
+ Bedrijfsspanningsbereik van 15 – 19 VDC. Geeft een railspanning van 13,8 – 17,8 volt. Dat betekent veilig voor uw N-schaal apparatuur en krachtig voor H0.
+ Meerdere modelspoorcompatibele interfacebussen:
– LocoNet, de wereldstandaard van Digitrax Inc.
– XpressNet, van de uitvinder van DCC: Lenz
– Goede oude S88 signalering, volledig compatibel met ES-IN-Link door gebruik van onze YD6902-EXT adapters.

+ USB-interface voor drie virtuele COM-poorten:
– YD.Command
– LocoNet
– XpressNet

+ De USB-aansluiting kan ook worden gebruikt om de firmware van de YD7010 bij te werken.
+ Volledige netwerkmogelijkheden:
– WiFi Access Point,
+ geeft direct toegang tot smartphones, tablets en handheld controllers
– 100baseT RJ45 bekabelde netwerkaansluiting,
+ maak verbinding en bind met uw thuisnetwerk en sluit uw PC-software betrouwbaar aan
+ Door middel van de ingebouwde YD9401 Module die zorgt voor:
– 6 verschillende maar EENVOUDIGE bruikbare netwerkprotocollen op WiFi en LAN:
* XpressNet-LAN,
* Z21®,
* LocoNet binair,
* LocoNet LBServer,
* JMRI: WiThrottle
* YD.Command

+ Booster interface door LocoNet-B met sterke, 800mA LocoNet RailSync signalen
+ Handregelaar, terugmeldmodules etc. interface door LocoNet-T met sterke, 800mA 12VDC voeding
+ Krachtige 1 Amp XpressNet voeding
+ Roco R-BUS compatibele terugmeldingen op XpressNet aansluiting
+ Roco B-BUS voor compatibele boosters op RJ10-bus
+ Lenz RS-BUS-compatibele terugmeldingen
+ Infra-Rood sensor voor het gebruik van IR-gebaseerde afstandsbedieningen zoals de Uhlenbrock IRIS of de Piko DigiFern
+ Duidelijke LED-indicatoren
+ Programmering:
– POM schrijven
– Service Mode (programmeerspoor)
– ES-Link geschikte modules zoals YD8044, YD8008, YD8116, YD6016ES, YD7403

Extra verkrijgbare, kwalitatief hoogwaardige, YaMoRC spec, schakelende voeding met keuze uit:
– 15V vast / 4 A
– 18V vast / 3.4A
Voeding niet inbegrepen
