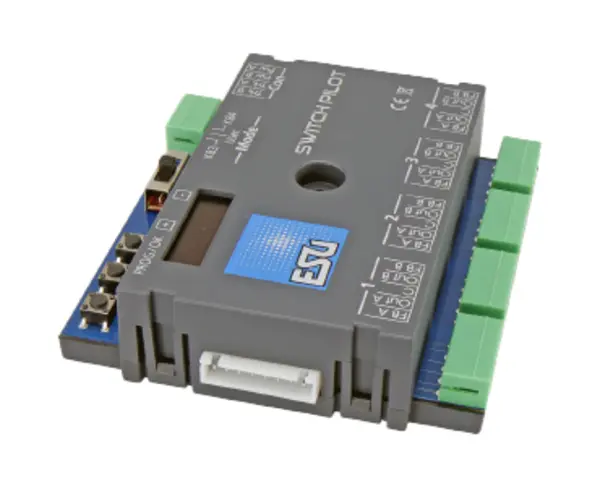

ESU SwitchPilot 3 instellen

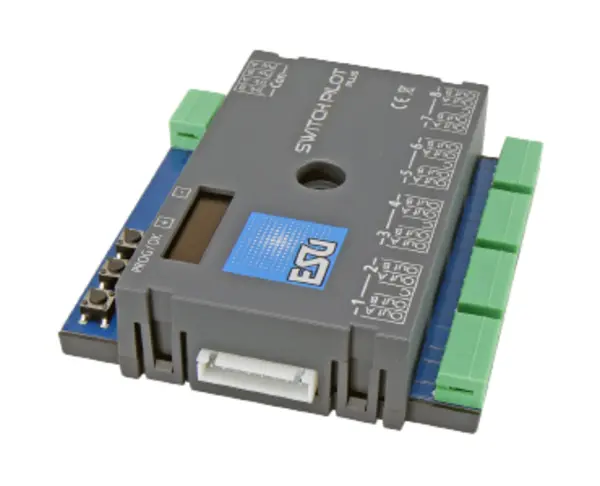

🎥 Bekijk de video hierboven waarin ik je alles laat zien aan de werkbank. Dit artikel helpt je daarnaast stap voor stap bij de installatie, aansluiting en configuratie van de ESU SwitchPilot 3 Plus (artikelnummer 51831).

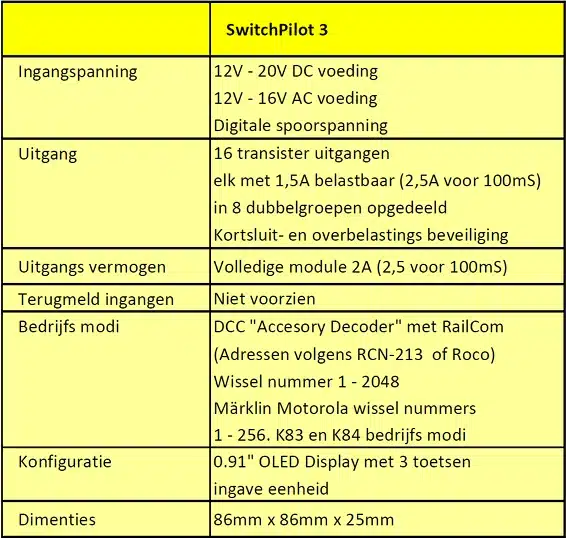

Wat is de SwitchPilot 3 Plus?
De SwitchPilot 3 Plus is een stationaire magneetartikeldecoder met 16 transistoruitgangen, ontworpen voor het schakelen van:
Dubbelspoel wissels
Seinen en LED-verlichting
Ontkoppelsporen
Verlichting en knipperlichten

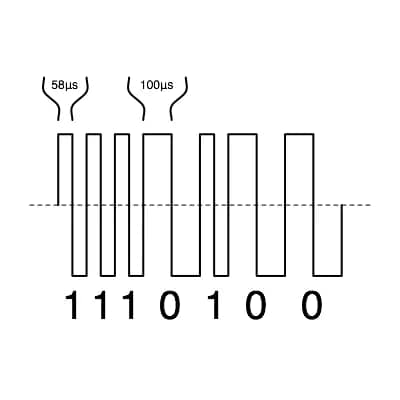

Deze decoder ondersteunt DCC én Motorola en kan eenvoudig geprogrammeerd worden via:
Centrale of programmeerspoor
LokProgrammer
Of – superhandig – via het ingebouwde OLED-display met 3 knoppen ✅
Aansluiten van de decoder Basisbekabeling
| Aansluiting | Functie |
|---|---|
| Pw A / Pw B | Voeding (AC of DC, extern of via spoor) |
| Trk A / Trk B | Digitale signaalinvoer (van de centrale) |
| Uitgangen 1-8 | Aansturing wissels, seinen, e.d. |
| C / Out A / Out B | Per uitgang: gemeenschappelijk / afbuigend / rechtdoor |
🔋 Voor grote banen: gebruik een externe voeding van 15-21V DC of 15-18V AC (bij voorkeur 18V DC / 3A).
Configureren via OLED-display
Zodra de decoder stroom heeft, toont het display een screensaver (SP + spanning). Druk op PROG/OK om de instellingen te openen.
🔢 Wisselnummers instellen
Zorg dat de screensaver actief is
Druk op PROG/OK
Huidige wisselnummer verschijnt, druk nogmaals op PROG/OK
Gebruik [+] of [-] om het juiste startadres te kiezen (in een groep van 4, bv. 1–4 of 9–12)
Bevestig met PROG/OK
Je kunt ook wisselnummers automatisch laten leren vanuit je centrale. Dit laat ik zien in de video.
Werkingsmodus kiezen per uitgang
Ga via het display naar de panelen OUTPUT 1 t/m 8 en stel de juiste modus in:
| Modus | Gebruik |
|---|---|
| Impulse | Kort pulsje voor magneetspoel (standaard) |
| PECO | Speciaal voor PECO-aandrijvingen |
| K83 | Momentaan, actief zolang knop wordt ingedrukt |
| K84 | Bi-stabiel: AAN/UIT (voor verlichting/seinen) |
| Alt-Flash | Knipperlichtbedrijf (bijv. AHOB) |
💡 Optioneel: zet Zoom aan voor fade-in/fade-out effecten (voor realistische lichtweergave).
Voorbeelden van aansluitingen
Dubbelspoel wissel: OUT A = afbuigend, OUT B = rechtdoor, gemeenschappelijk naar C.
LED-seinen: OUT A of B via voorschakelweerstand (1K–10K ohm) naar kathode, anode naar C.
Ontkoppelaars: OUT A of B momentaan (K83), afhankelijk van spoelrichting.
✅ RailCom feedback
Geeft via ECoS of andere centrale statusinformatie van uitgangen en terugmelders. Standaard ingeschakeld.
🔁 Decoder resetten
Met display: Menu > “Reset Decoder” > “Do Reset” op “Yes” zetten
Met knop: Houd PROG/OK ingedrukt bij opstarten
Met CV: Schrijf waarde 8 in CV 8 via POM of programmeerspoor
Veel gestelde vragen (FAQ)

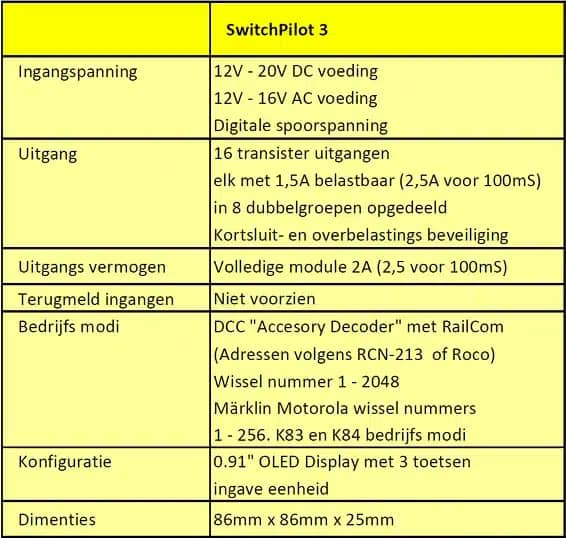

ESU SwitchPilot 3
De SwitchPilot 3 Plus is een slimme decoder die tot 8 wissels, seinen of ontkoppelrails digitaal kan aansturen. Je sluit hem aan op je centrale en hij doet de rest. Handig voor wie graag automatisch schakelt!
Jazeker! Deze decoder heeft een ingebouwd OLED-schermpje met drie knoppen. Daarmee stel je alles eenvoudig in, zonder gedoe met software of laptops.
Druk op de PROG/OK-knop tot je het wisselnummer ziet. Kies met de [+] of [-] knop een groep van vier adressen (zoals 1–4 of 5–8), en bevestig weer met PROG/OK.
‘Impulse’ geeft een kort stroompulsje, ideaal voor klassieke wissels. ‘K84’ blijft aanstaan tot jij het weer uitschakelt, handig voor verlichting of seinen.
Controleer of je de juiste werkingsmodus hebt gekozen en of je voeding sterk genoeg is. Wissel eventueel OUT A en B om als de spoel niet goed reageert.
Jazeker! Kies in het menu voor de ‘PECO’-modus bij de betreffende uitgang. Deze stand is speciaal voor die aandrijvingen gemaakt.
Voor kleine banen kan de voeding via de rails genoeg zijn. Maar voor betrouwbaarheid (vooral bij Märklin K-spoor) raden we 18V DC met 3A aan.
‘Zoom’ zorgt voor een mooi fade-in of fade-out effect bij verlichting. Pure luxe op je modelbaan! Te vinden in het instellingenmenu per uitgang.
Dat kan via het menu op het display: Menu > Reset Decoder > Do Reset > Yes. Of houd de PROG/OK-knop ingedrukt tijdens het aanzetten.
Ja, de SwitchPilot 3 Plus ondersteunt RailCom standaard. Daarmee kun je via ECoS of een andere centrale zien wat de stand van je uitgangen is.
