DTS Tutorial: Eerste gebruik van de YaMoRC YD8008 en YD8044
Wat doen de YD8008 en YD8044 precies?

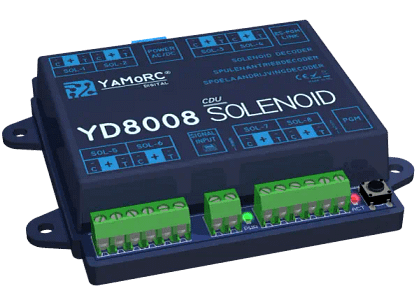

In deze tutorial leer je stap voor stap hoe je de YaMoRC YD8008 en YD8044 schakeldecoders aansluit, adresseert en test op je modelbaan. Beide modules zijn speciaal ontwikkeld voor het aansturen van magneetspoelen zoals wissels of seinen.
We starten met een korte video waarin we de functies van beide modules uitleggen:
Wat is het verschil tussen de YD8008 en YD8044?
| Eigenschap | YD8008 | YD8044 |
|---|---|---|

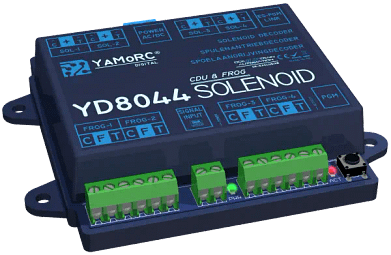

| Aantal uitgangen | 8 magneetspoel-uitgangen | 4 magneetspoel-uitgangen + 4 relais-uitgangen voor hartstukpolarisatie |
| Geschikt voor | Standaard magneetspoelen | Magneetspoelen + gepolariseerde wissels (Peco, Tillig, Rocoline) |
| Extra functie | – | Automatische omschakeling van puntstukpolariteit |
De YD8044 is dus ideaal als je wissels gebruikt met een elektrisch gevoed puntstuk (hartstuk). De bijgeleverde relais zorgen ervoor dat de polariteit automatisch meeschakelt met de wisselstand.
Waarom zijn deze decoders zo bijzonder?
YaMoRC past een unieke technologie toe met een interne condensatorbank. Hierdoor:
- Kunnen uitgangen tot 9,5 ampère schakelen (!)
- Wordt de voeding nooit zwaarder belast dan 500 mA
- Werken ook zwaardere magneetspoelen zoals PECO PL-10, zonder problemen
- Is een lichte voeding (18V DC) vaak al voldoende
Bovendien is de pulsduur standaard 30 milliseconden, veel korter en veiliger dan bij andere merken. Hierdoor hoef je bij Märklin-spoelen bijvoorbeeld geen eindafschakeling meer te verwijderen. De instellingen zijn eenvoudig aan te passen via de software – daarover meer in de online training.

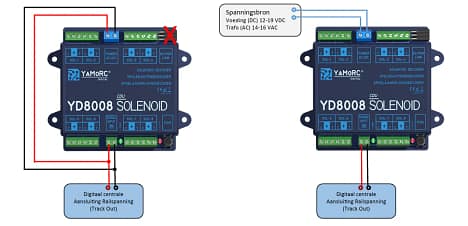

Aansluitschema
- SIGNAL (onderzijde): DCC-signaal (rails / centrale)
- POWER (bovenzijde): Voeding 16V AC of 18V DC (bij voorkeur apart van je baanspanning)
- SOL: Aansluiting voor magneetspoelen
- FROG: Puntstukpolarisatie voor wissels (YD8044)
YD8008 aansluiten, testen en adresseren
Stappen
Sluit DCC aan op ‘SIGNAL’
Gebruik de baanspanning of een DCC-uitgang van je centrale.Voed de module via ‘POWER’ (18V DC aanbevolen)

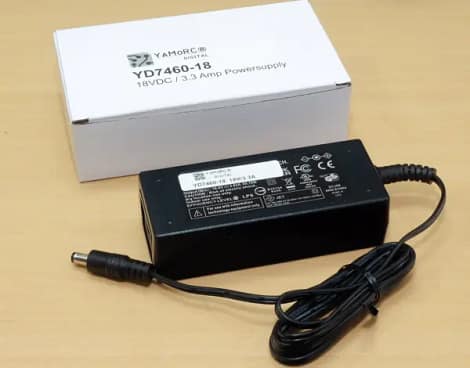

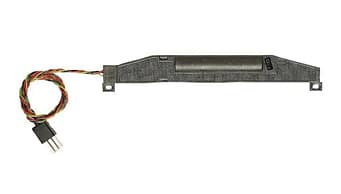

Bij voorkeur een aparte voeding (zoals de YaMoRC YD7460-18). Hiermee voorkom je dat de booster belast wordt door de decoder.Sluit een magneetspoel aan op een uitgang (bijv. S1)
Gebruik de plus voor de gemeenschappelijke draad (zwart bij Fleischmann, geel bij Märklin), en de twee ‘C’s voor de spoelstanden.Decoder adresseren via de programmeerknop
Druk op de PGM-knop → rode LED gaat aan
Schakel het gewenste wisseladres op je centrale (bijv. wissel 17)
LED gaat uit → decoder luistert nu naar adres 17 t/m 24
Test het schakelen met je centrale
Werkt alles goed? Dan ben je klaar!
YD8044 aansluiten, polariseren en testen
De stappen zijn vrijwel gelijk aan de YD8008, met één extra functie: hartstukpolarisatie via relais.
Extra aansluiting bij gepolariseerde wissels:
Sluit het hartstuk van de wissel aan op de FROG-uitgang
Deze schakelt automatisch mee met de wisselstand via relais
Sol1 hoort bij Frog1, Sol2 bij Frog2, enzovoort
Testen:
Schakel de wissel via je centrale
Controleer of het hartstuk correct gepolariseerd wordt (multimeter/testled)
Geen kortsluiting = goede aansluiting
Meer instellen met de YaMoRC software
Wil je:
Pulsduren aanpassen?
Functies mappen?
Meerdere uitgangen koppelen?
Geavanceerde instellingen wijzigen?
Veel gestelde vragen (FAQ)
YD8008 & YD8044
De YD8044 heeft naast 4 spoeluitgangen ook 4 relaisuitgangen voor hartstukpolarisatie van wissels.
Verbind de Frog-uitgang (F1–F4) met het puntstuk van de wissel. Deze schakelt automatisch mee met de stand van de spoeluitgang.
Ja, maar een aparte voeding (18V DC) is aanbevolen om storingen en resets te voorkomen.
Druk op de programmeerknop tot het LEDje brandt, schakel dan het gewenste wisseladres op je centrale.
Nee, ze zijn gekoppeld aan de spoeluitgangen en bedoeld voor puntstukpolarisatie.
Ja, dankzij de condensator kan hij ook zware magneetspoelen schakelen zonder je voeding te belasten.
