De YaMoRC YD7403 Booster – Plug & Play in gebruik nemen

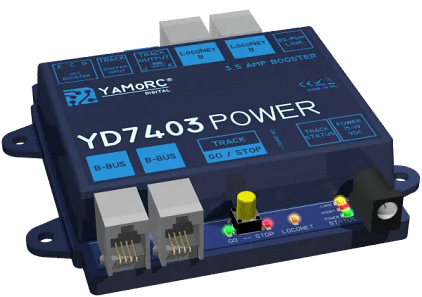

De YaMoRC YD7403 is een slimme, krachtige én gebruiksvriendelijke booster voor je digitale modelbaan. In deze tutorial leggen we je stap voor stap uit hoe je deze booster aansluit en direct veilig kunt gebruiken – zonder ingewikkelde instellingen of software.
Wat heb je nodig?
- YaMoRC YD7403 Booster

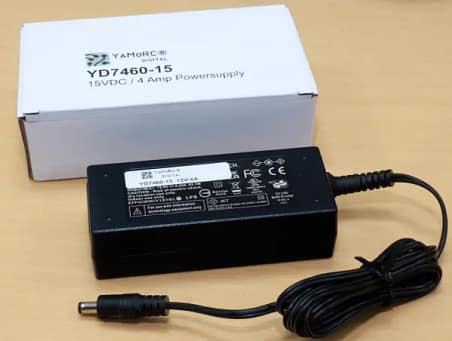

- Voeding met hetzelfde voltage als je centrale (bijv. 15V of 18V)

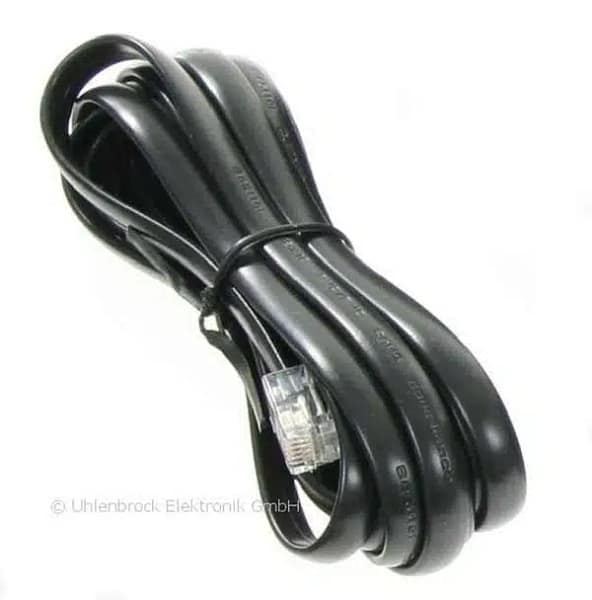

- LocoNet B-kabel (platte 6-polige zwarte kabel)
- Aansluitkabels naar je rails (track output)
- Centrale met LocoNet B of Boosterbus (bijv. witte Z21, YaMoRC centrale, etc.)
Stappenplan – Plug & Play aansluiten
1. Voeding aansluiten
Sluit de voedingsadapter onderaan de booster aan. Let goed op: gebruik exact dezelfde spanning en voeding als bij je centrale. Zo voorkom je verschillen in baanspanning en mogelijke storingen.
2. Rails aansluiten (track output)
Verbind de twee uitgangen voor de rails met je boostersectie op de baan.
🔁 Let op: merk je bij het inrijden van een trein meteen kortsluiting? Draai dan simpelweg de twee draadjes om – ze zitten dan verkeerd om aangesloten.
3. LocoNet B aansluiten

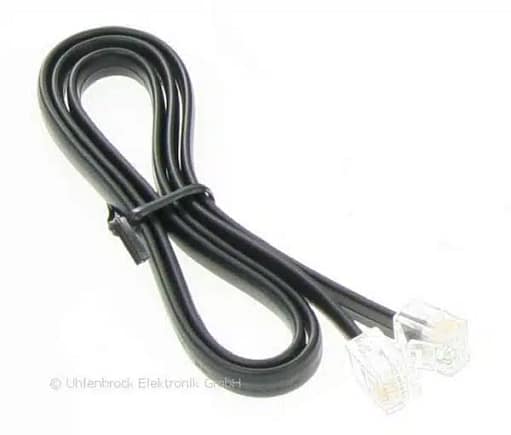

Gebruik een standaard LocoNet-kabel (platte zwarte kabel, 6-polige stekker) en sluit deze aan op de poort “LocoNet B” van de booster en op de “LocoNet B” of “Boosterbus” van je centrale.
⚠️ Let op het verschil: gebruik géén UTP-kabels! Die zijn ronder en hebben 8 polen.
Extra tips & slimme functies
De YD7403 is meer dan alleen een eenvoudige stroomversterker. Dit maakt ‘m uniek:
✅ Softstart-functie
Bij het inschakelen van de spanning op een volle baan (met 10+ treinen) voorkomt de booster inschakelpieken. Dankzij de softstart worden condensatoren langzaam opgeladen zonder dat de booster in overload springt.
✅ Autoretry-functie
Bij kortsluiting schakelt alleen de betrokken booster zichzelf uit. Na een aantal seconden probeert hij automatisch opnieuw in te schakelen. Zo hoef je niet steeds terug naar je centrale. Handig bij ontsporingen of vergeten wagonnetjes.
✅ Geavanceerde meldingen (optioneel)
De YD7403 kan via software terugmeldingen geven over:
Overbelasting
Polariteit
Spanning aanwezig ja/nee
Besturing via wisselcommando’s
📌 Let op: deze geavanceerde functies zijn optioneel en worden niet in deze basistutorial behandeld.
🎓 Meer leren? Bekijk onze online training!
Wil je álles halen uit je YaMoRC booster en decoders? In de DTS Academy vind je een complete online cursusserie over YaMoRC-producten, inclusief configuratie via de software. Na éénmalige aanschaf heb je onbeperkt toegang tot alle lessen.
Tot slot
Je kunt de YD7403 dus zonder gedoe direct gebruiken. Sluit voeding, rails en LocoNet B aan – en je kunt rijden! Geen software nodig, geen instellingen verplicht. Gewoon genieten van je hobby.
👍 Vond je deze tutorial handig? Laat een reactie achter, geef een duimpje of abonneer je op ons kanaal.
Veel plezier met je modelspoor en tot de volgende keer!
Veel gestelde vragen (FAQ)
YD7403
Ja, de installatie is bedoeld voor doe‑het‑zelvers; volg de stap‑voor‑stap instructies uit de tutorial en je kunt ‘m prima zelf monteren.
Hij versterkt de digitale spoorstroom, wat vooral bij lange trajecten de trein betrouwbaarder laat rijden.
Ja, hij is compatibel met de meeste merken (zoals DCC, MM), zolang je de aansluitingswijze volgt.
Via de rode en zwarte voedingsdraden en de datalijnen zoals beschreven: exact volgens de tutorial aansluiten.
De LED‑indicator gaat groen branden zodra de voeding en data binnen zijn; de treinen rijden soepeler.
Controleer eerst voeding en datalijnen, en kijk of de booster met de juiste spanning is gevoed.
Jazeker, je kunt meerdere boosters in segmenten inzetten voor grotere banen.
De booster schakelt tijdelijk uit ter bescherming; resetten gebeurt automatisch of handmatig na de storing.
