DTS Tutorial: Eerste Gebruik YaMoRC YD7432 Reverser
De YaMoRC YD7432 Keerlusmodule – Simpel, Slim en Superhandig!
Welkom bij deze praktische uitleg over de YaMoRC YD7432. In deze tutorial leggen we stap voor stap uit hoe deze slimme keerlusmodule werkt, hoe je hem aansluit en welke extra functies hij biedt.
Waarom de YD7432?
We krijgen vaak de vraag: “Is dit de opvolger van jullie KeerPlus3?”
Het antwoord is: nee.
➡️ De KeerPlus3 (KP3) was onze eigen ontwikkelde keerlusoplossing – robuust, eenvoudig en jarenlang een vaste waarde in ons assortiment.
De YaMoRC YD7432 is geen opvolger, maar een krachtig alternatief dat we hebben toegevoegd vanwege de uitgebreide functionaliteiten en omdat de productie van een nieuwe KP3-generatie commercieel niet meer aantrekkelijk was.
Kortom: we hebben bewust gekozen voor een ander traject – en dat is deze slimme blauwe krachtpatser geworden.
Wat maakt de YD7432 zo bijzonder?
- Automatische polariteitsomschakeling – voorkomt kortsluiting in keerlussen.
- Accessoires aansturen – zoals wissels, seinen of verlichting binnen de keerlus.
- LocoNet-integratie – voor bezetmeldingen rechtstreeks naar je centrale of software.
- Optioneel programmeerbaar – met de YaMoRC YD9100 programmeerinterface.
- Kan zelfs functioneren als een booster voor de keerlussectie.
Aansluiten – Plug & Play
Je hoeft geen techneut te zijn. Volg gewoon deze eenvoudige stappen:
1. Baanspanning aansluiten
Sluit de ruwe baanspanning van je centrale aan op de bovenkant van de module.
Let op: geen spanning via bezetmelders of andere omwegen.
2. Drie secties aansluiten
Sensor 1 (inrijsectie): ongeveer een loclengte, bijv. 15 cm in schaal N.
Track output (midden): de eigenlijke keerlus – lang genoeg voor je hele gedetecteerde trein.
Sensor 2 (uittresectie): net als sensor 1, kort, geïsoleerd aan beide kanten.
3. (Optioneel) LocoNet-kabel

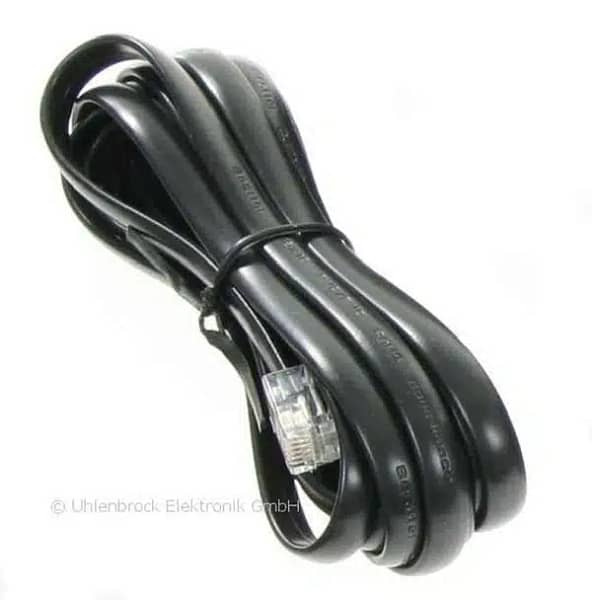

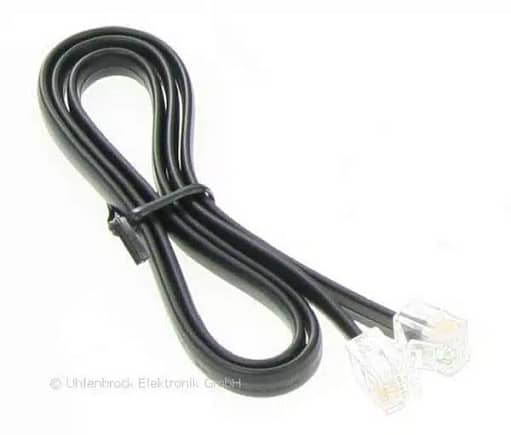

Gebruik een echte LocoNet-kabel (6-polig, plat) om de module te verbinden met je centrale.
Gebruik nooit een Ethernet- of patchkabel – dat kan je apparatuur onherstelbaar beschadigen.
Hoe werkt het?
Trein komt op Sensor 1 → de module detecteert de trein.
Midden- en uittresectie worden gepolariseerd passend bij de trein.
Trein rijdt door naar Sensor 2 → de module schakelt de polariteit automatisch om.
Klaar. Zonder kortsluiting. Zonder gedoe.

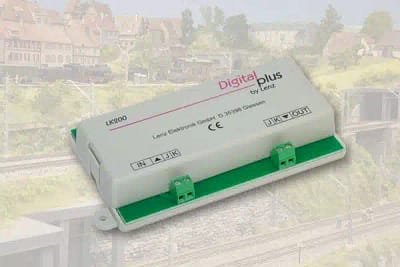

Liever werken met kortsluitdetectie? Dat kan, maar we raden dan de Lenz LK200 aan – de beste in zijn soort.
Programmeeropties
De module werkt direct uit de doos. Maar als je:
Adressen wilt aanpassen (standaard: 731, 732, 733),
Meerdere modules inzet met unieke adressen,
Of geavanceerde logica wil toepassen…
Dan gebruik je de YaMoRC YD9100 programmer. Daarmee stel je alles precies in zoals jij het wilt.
Wat je niet moet doen
❗ Niet koppelen aan een ES-module via de ES-link. Die is alléén bedoeld voor programmering via de YD9100.
❗ Geen verkeerde kabels gebruiken – dus geen LAN-kabel in een LocoNet-poort.
Wat heb je nodig?
| Benodigdheid | Functie |
|---|---|
| YaMoRC YD7432 | Keerlusmodule |
| Digitale centrale | Voor baanspanning (bijv. YaMoRC YD7010) |
| LocoNet kabel (optioneel) | Voor bezetmelding in je centrale/software |
| YD9100 (optioneel) | Voor programmering en adresconfiguratie |
Meer leren?
In de DTS Academy vind je onze uitgebreide online training:
“YaMoRC Configureren” – een complete cursus over alle modules van YaMoRC.
Meer dan 20 lessen
Eénmalige aanschaf, onbeperkt toegang
Direct toepasbare praktijkkennis
Hulp nodig?
Onze helpdesk staat altijd klaar voor vragen. Ook als het aansluiten nét even niet lukt, helpen we je graag verder.
📩 Neem contact met ons op via de helpdesk of bel/mail ons direct.
Tot slot
Vond je deze uitleg handig?
👉 Klik op een duimpje op YouTube,
👉 Abonneer je op ons kanaal,
👉 Laat een reactie achter!
Zo zorgen we samen voor nog veel meer handige tutorials voor modelspoorders.
Veel gestelde vragen (FAQ)
YD7432
Hij keert automatisch de polariteit op keerlus of keerdriehoek, zodat de trein van richting kan veranderen zonder kortsluiting.
Ja, met de duidelijke uitleg is het prima te volgen, zelfs als je niet technisch bent.
Zolang hij van stroom voorzien blijft, kan hij keer op keer automatisch schakelen – slijtagevrij elektronisch geregeld.
Je programmeert hem via de centrale, het adres staat in de tutorial, gewoon stapsgewijs instellen.
Hij detecteert direct de verkeerde polariteit en schakelt uit tot het probleem is verholpen.
Ja, meerdere keerlus-segmenten met hun eigen reversers werken keurig apart.
Je hoort een klik via het aanwezige relais en kunt de LED-verlichting volgen.
Dan heb je waarschijnlijk geen goede aansluiting of voeding; dubbelcheck segmenten.
