Damit Sie immer wissen, wo Ihre Züge sind
Waren Sie schon einmal in einem Stellwerk? Auf dem Stelltisch wird jeder Zug durch ein leuchtendes Band dargestellt. Dieses ist mit unserer Gleisbesetztmeldung auch auf Ihrer Modellbahn möglich. Im Schattenbahnhof oder auf dem sichtbaren Teil der Anlage, überall stellt sich die Frage: Kann ich in das Gleis einfahren oder ist es durch einen anderen Zug besetzt? Die GBM gibt Ihnen die Antwort.
Mit potentialfreiem Relais
Für einen Meldeabschnitt
Für Analog- und Digitalbetrieb
Reagiert auf Loks oder beleuchtete Wagen
Sehr sichere Anzeige
Schaltgleise o. Schaltkontakte überflüssig
Hoher Ausgangsstrom
Bis zu 1,5 A Fahrstrom
Einfacher Einbau
Spannungsversorgung über die Schiene
Komfortabler Anschluss über Schraubklemmen

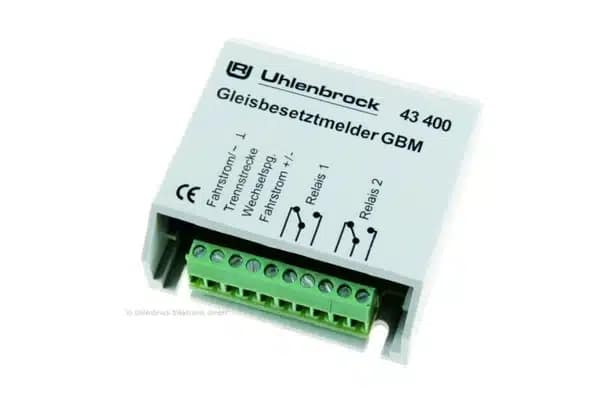

Abb. 43400
Die Funktion
Der Baustein dient zur zuverlässigen Anzeige von stehenden und fahrenden Zügen auf dem Gleis. Ausserdem eignet er sich zur Verwendung als elek- tronischer Schalter.
Die Besetztmeldung meldet jeden Fahrstrom ab 1 mA in dem Trennab- schnitt, den sie überwacht. Sie reagiert somit auf alle Loks und alle Wagen mit Beleuchtung. Sie kann Lampen, LEDs, Signale, Weichen, Relais oder andere Bausteine, z.B. Soundmodule, schalten.
Der Einsatz
Die häufigste Verwendung findet dieser Baustein mit Sicherheit als zuverlässige Anzeige auf dem Gleisbildstellpult. Damit Sie jederzeit wissen, welches Gleis frei und welches schon besetzt ist.
Eine einfache Blockstelle lässt sich sehr schnell aufbauen, indem Sie mehrere Gleisabschnitte hintereinander mit Gleisbesetztmeldern ausrüsten.
Die Auslösung von Schaltvorgängen, Timern oder anderer Bausteine ist über den Baustein eine angenehm einfache Angelegenheit.
Der Anschluss
Das Gleis wird in zu überwachende Abschnitte aufgeteilt. Die Gleisbesetzt- meldung wird an der zu überwachenden Schiene, an den Wechselspannungs- ausgang eines Transformators oder an die Digitalspannung und an den zu schaltenden Artikel angeschlossen.
Der Anschluss der Leitungen erfolgt bequem über Schraubklemmen.
Der Besetztmelder überwacht einen Gleisabschnitt und ermöglicht durch das integrierte Relais viele Schaltmöglichkeiten ohne zusätzliche Bauteile. So kann zum Beispiel direkt eine Rot-Weiß-Ausleuchtung eines Stellpultes und damit auch eine Frei- Anzeige erfolgen. Das langlebige Relais hat zwei potentialfreie Umschaltkontakte, von denen jeder mit 1 A belastet werden darf.
| Toepassing | Bezetmelder |
|---|---|
| Aansturen | Terugmelders |
| Protocol | geen |
| Bezetmelders | Standalone |
| Detectie | Stroomdetectie |
| Uitgangen | 1 |
