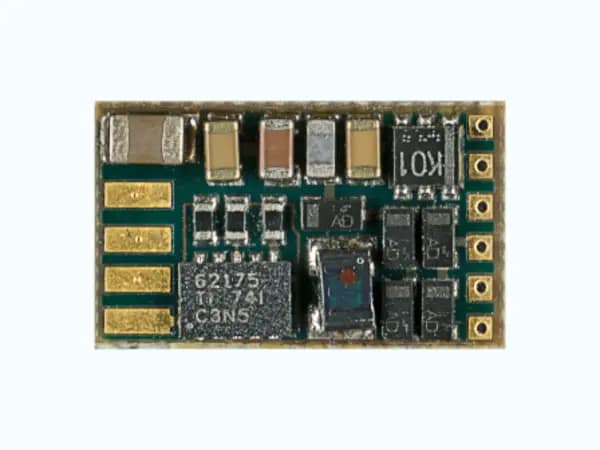

Doehler & Haass PD06A locdecoder loodpads

Beschrijving

PD06A Locdecoder voor miniatuurmotoren 0,2A/6V

Producteigenschappen en functies
+ Voor optioneel gebruik met conventionele gelijkstroomtractie-eenheden, digitale systemen volgens SelecTRIX 1 en 2 of volgens DCC-formaat
+ Er wordt automatisch omgeschakeld tussen analoog en digitaal bedrijf
+ In digitaal bedrijf wordt het laatst geprogrammeerde systeem gebruikt (omschakelen gaat niet automatisch!)
+ SelecTRIX 1 31 rijstappen, 100 adressen
+ SelecTRIX 2 127 rijstappen, 10.000 adressen, 16 extra functies
+ DCC korte adressen (1-127), lange adressen (0001-9999), met 14, 28, 126 rijstappen
+ Lastregeling van de nieuwste generatie, wat resulteert in een bijzonder soepel regelgedrag
+ Verschillende besturingsvarianten voor optimale aanpassing aan de motor
+ Interne 127 snelheidsstappen
+ Instelbare motorfrequentie (16 kHz, 32 kHz)
+ Bediening van bloksecties met eenvoudige diodes in digitale modus
+ Licht- en functie-uitgangen kunnen worden gedimd en geactiveerd in analoge modus
+ Rangeertoestel
+ Motor-, licht- en spooraansluitingen elektronisch verwisselbaar
+ Alle functie-uitgangen vrij programmeerbaar
+ Temperatuurbeveiliging
+ Resetfunctie voor DCC en SX2
+ Update mogelijkheid van de decoder

DDe PD06A voertuigdecoder voor miniatuurmotoren is onze nieuwe, bijzonder kleine voertuigdecoder voor miniatuurmotoren voor SX1, SX2 en DCC-bedrijf. Er zijn enkele kleine beperkingen in vergelijking met onze DH-decoderserie:

– Geen ondersteuning voor MM-modus
– Geen ondersteuning voor SX1 programmering (SX1 werking is echter mogelijk via SX2 parameter programmering)
– Geen SUSI-interface
– Geen laagfrequente motorbesturing (16 kHz of 32 kHz kan wel geselecteerd worden)
– Geen uitgebreide functietoewijzingen (d.w.z. geen voorwaarden, geen initiële toewijzing, enz.)
– Geen automatische koppelingsvolgorde
– Geen remmen met asymmetrische digitale spanning en geen langzame snelheid
– Geen remintegrator

De update (het downloaden van de firmware van het internet is gratis) is mogelijk wanneer de decoder op de baan geïnstalleerd is (het voertuig hoeft niet geopend te worden) en wordt uitgevoerd via het digitale centrum van de FCC of via de programmer. Als er geen overeenkomstige hardware beschikbaar is, stelt Doehler & Haass op verzoek een programmeerapparaat in bruikleen ter beschikking.

De PD06A voertuiodecoder ondersteunt bidirectionele communicatie (locadresterugmelding in DCC-bedrijf, RailCom®).

De PD06A voertuigdecoder ondersteunt geen SX1-programmering. Stel het SX1-bedrijf in met de programmering van de SX2-parameters.

Eigenschappen
Bedrijfsmodus SX1, SX2, DCC, DC-analoog
Afmetingen [mm] 6,8 * 11,4 * 2,8
Totale belastbaarheid 0,5 A
Motorspanning 6 V
Max. motorstroom Motorstroom 0,2 A
Max. Stuurspanning 18 V
LV, LR (dimbaar) 150 mA elk
AUX1, AUX2 (dimbaar) 300 mA elk
