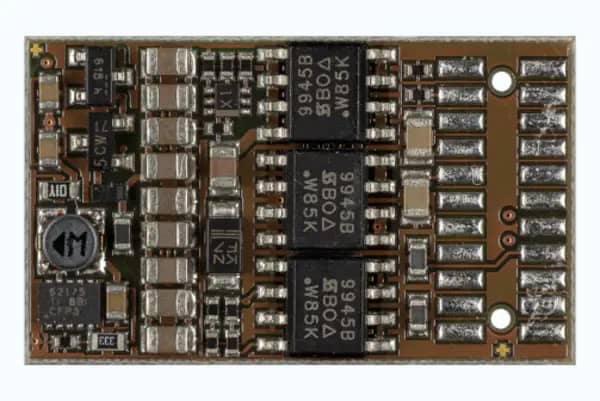

SD22A Sounddecoder voor SX1, SX2, DCC, MM en AC
€ 105,90
In backorder
Producteigenschappen en functies
+ Voor optioneel gebruik met conventionele gelijkstroomtractie-eenheden, digitale systemen volgens SelecTRIX 1 en 2 of volgens DCC-formaat
+ Schakelen tussen analoge en digitale modus gaat automatisch
+ In digitale modus wordt het laatst geprogrammeerde systeem gebruikt (er is geen automatische omschakeling!).
+ SelecTRIX 1 31 snelheidsniveaus, 100 adressen
+ SelecTRIX 2 127 snelheidsniveaus, 10.000 adressen, 16 extra functies
+ DCC Korte adressen (1-127), lange adressen (0001-9999), met 14, 28, 126 snelheidsstappen
+ Lastregeling van de nieuwste generatie, wat resulteert in een bijzonder soepel regelgedrag
+ Verschillende besturingsvarianten voor optimale aanpassing aan de motor
+ Interne 127 snelheidsstappen
+ Instelbare motorfrequentie (lage frequentie, 16 kHz, 32 kHz)
+ Werking van bloksectie met eenvoudige diodes in digitale modus
+ Licht- en functie-uitgangen kunnen analoog worden gedimd en geactiveerd
+ Rangeertoestellen
+ Motor-, licht- en rupsaansluitingen elektronisch verwisselbaar
+ Alle functie-uitgangen vrij programmeerbaar
+ Temperatuurbeveiliging
+ Originele voertuigspecifieke geluidsprojecten voor stoom-, diesel- en elektrische locomotieven (geen “standaardgeluiden”)
+ Realistisch stoom-rijgeluid met wielgesynchroniseerde en overlappende uitlaatslagen, snelheidsafhankelijke toonhoogte en onafhankelijk kookgeluid
+ Realistisch dieselhydraulisch rijgeluid met aandrijfniveau-afhankelijke toonhoogte, variabel stationair toerental en onafhankelijke acceleratieniveaus, turbocompressor en dynamische rem
+ Realistisch dieselmechanisch rijgeluid met verschillende versnellingen, stationair draaien, verschillende rij- en acceleratiefasen en mogelijk schakelgeluid
+ Realistisch elektrisch rijgeluid met tractiemotor en tractiemotorventilator, evenals upgrade-geluiden (stroomafnemer, hoofdschakelaar, enz.), derailleurgeluid en dynamische rem
+ Bel, claxon, fluit, sluitende deuren, enz. (afhankelijk van het geluidsproject) kunnen op elk moment afzonderlijk worden geactiveerd
+ Alle geluidsequenties zijn vrij configureerbaar (“function mapping”) en kunnen willekeurig worden geactiveerd.
+ Luidsprekeraansluiting beschermd tegen kortsluiting en overbelasting
+ Weinig warmteontwikkeling dankzij het gebruik van geavanceerde technologieรซn
+ Resetfunctie voor DCC en SX2
+ Updatemogelijkheid van de decoder
+ Geluidsprojecten kunnen worden geladen via de SUSI-interface met behulp van een programmer
De update (het downloaden van de firmware van het internet is gratis) is mogelijk wanneer de decoder op de baan is geรฏnstalleerd (het voertuig hoeft niet te worden geopend) en wordt uitsluitend via de programmer uitgevoerd. Als er geen overeenkomstige hardware beschikbaar is, stelt Doehler & Haass op verzoek een programmer in bruikleen ter beschikking.
De voertuiggeluidsdecoder SD22A ondersteunt remmen met asymmetrische digitale spanning (vier diodes in serie en รฉรฉn diode antiparallel, Lenz ABC), lage-snelheidsbedrijf (met geschikte remmodules) en bidirectionele communicatie (locadresterugmelding in DCC-bedrijf, RailComยฎ).
De SD22A voertuiggeluidsdecoder ondersteunt geen SX1 programmering. Stel de SX1-werking in met de SX2-parameterprogrammering.
Let op: Wanneer u een sounddecoder aansluit zonder luidspreker geรฏnstalleerd kan deze defect raken wanneer u het geluid inschakeld! Zorg er altijd voor dat er een luidspreker aanwezig is!
Eigenschappen
Bedrijfsmodus SX1, SX2, DCC, MM, DC-analoog, AC-analoog
Afmetingen [mm] 26,6 * 15,8 * 4,0
Totale laadcapaciteit 2,0 A
Max. Motorstroom 2,0 A
Max. Spanning 30 V
Omschakelspanning voor AC analoog max. 45 V piek = 30 V eff.
LV, LR (dimbaar) 150 mA elk
AUX1, AUX2 (dimbaar) 300 mA elk
AUX3, AUX4 (dimbaar) 1,0 A per stuk
AUX5, AUX6 (dimbaar) 1,0 A per stuk
met SUSI-interface
Bemonsteringsfrequentie 22 kHz
Resolutie 16 bits
Onafhankelijke geluidskanalen 8
Geheugengrootte 128 megabit
Opslagduur tot 760 s
Max. uitgangsvermogen 2,6/1,6 W (4/8 ฮฉ)
Klik hier voor de Duitstalige handleiding.
Klik hier voor de Engelstalige handleiding.
| Gewicht | 0,5 g |
|---|---|
| Afmetingen | 26,6 × 15,8 × 4 mm |
| Toepassing | Decoders |
| Aansturen | Sounddecoder |
| Protocol | AC, DCC, MM, RailCom, SUSI, SX |
| Buffer | Ja |
| Formaat | Normaal |
| DC_bedrijf | Ja |
| AUX | 6 |
| Schaalgroep | 0, 1, 2, LGB |
| Motorvermogen | 2000mA |
| NEM | Loodpads |
