Beschrijving

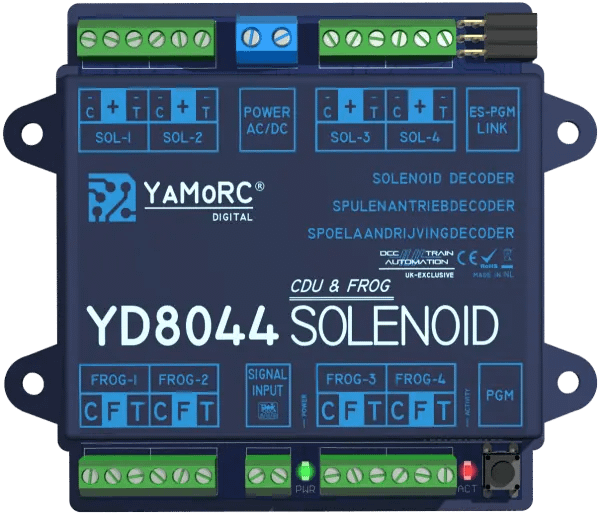

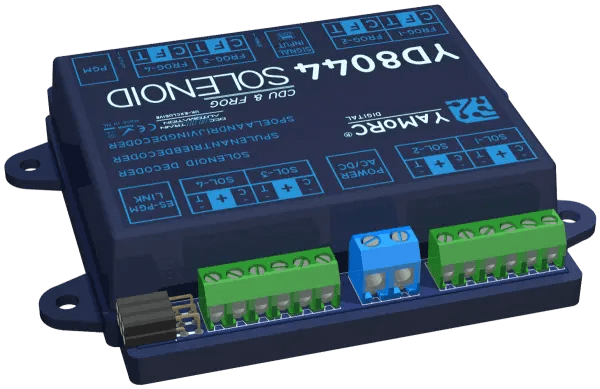

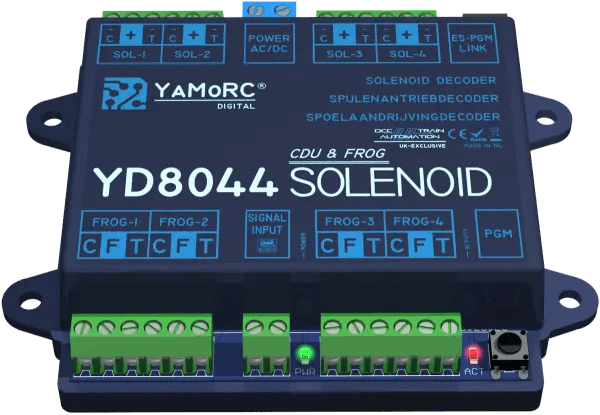

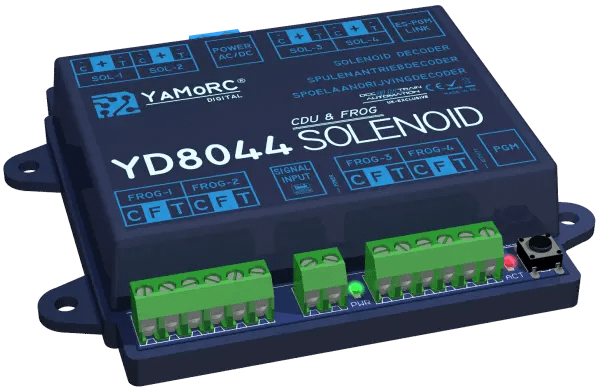

De YD8044 is speciaal ontworpen voor magneet geschakelde wissels met hoge stroomsterkte en is onze 4-voudige solenoïd de decoder met CDU en relais voor hartstukpolarisatie.
De module heeft de volgende kenmerken:
- Vier onafhankelijke 9,5Amp solenoïd de uitgangen
- Slimme, 9400 uF CDU, die de laadniveaus bewaakt voor veilig en krachtig schakelen
- Slechts 380 mA stroomverbruik tijdens het laden
- Punstukpolarisatie via een 2 Ampére-relais dat samen met de solenoïd de-uitgangen schakelt
- Zeer eenvoudige basisinstelling (basisadres), door op de programmeerknop te drukken en het gewenste wisseladres te schakelen
- Geen ingewikkelde CV instellingen.
- Duidelijke tekstconfiguratie gebaseerd op onze nieuwe ES-Link technologie.
- Met onze YD9101-Config of YD7100-Command kan de configuratie gebeuren via de ingebouwde webinterface. Geen PC-software of Phone/Tablet Apps nodig!
- Vier toewijzingen van adressen aan uitgangen, waarbij elke toewijzing een vrij te kiezen adres is dat elke uitgang kan schakelen.
- Sequentiële uitgangsactivering op basis van pulstijd en oplaadniveau van de CDU.
- CDU-opstartvertraging instelbaar om kortsluitbeveiliging in boosters te voorkomen.
- Zeer bescheiden voedingsvereisten. Zelfs voor SEEP/Gaugemaster motoren is een 15V/500mA voeding meer dan voldoende.
- Niet geschikt voor gemotoriseerde wisselmotoren.
- Voeding: AC 10-16V; DC: 12-19V
Programmeren van de module kan op 2 manieren:
1) via de YD6016LN of de YD6096LN module in combinatie met de ES-LINK of via RS485 patchkabels.
2) via de YD9100 USB Configuratie module in combinatie met de ES-LINK
Voor het eenvoudig kunnen programmeren worden de volgende accessoires “YD6902 ES-LINK-RS485 adapters of YD6901 ES-LINK connector” geadviseerd.
Handleidingen en software van dit product zijn te downloaden via de website van YamoRC via de volgende link: http://yamorc.de/products/
Op de productpagina van dit product kunt u op het tabblad SERVICE de handleidingen en software downloaden.
