Beschrijving

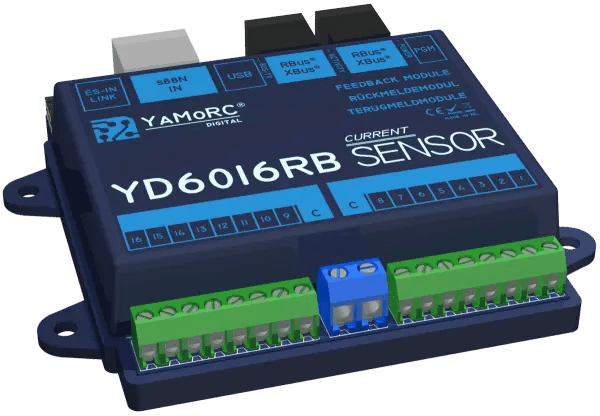

Onze standaard stroomdetectie feedbackmodule met RBus / XBus interface
De module bestaat uit:
- 16 stroomdetectoren, gerangschikt in twee onafhankelijke blokken van 8, elk met hun eigen Common
- 2 Ampére continue stroom per detector, 8 Ampére in totaal gecombineerd over de 16 detectoren op de hele module
- 5 Amp kortstondige overbelasting (100ms) mogelijk per detector.
- 1mA stroomgevoeligheid
- Capacitief ingangsfilter op elke ingang om ruis op lange kabels en spoorsecties te onderdrukken
- Configureerbare in- en uitschakelvertraging voor elke ingang voor optimale ontkoppeling in geval van niet optimaal wiel/spoorcontact
- Elke ingang afzonderlijk configureerbaar voor verschillende acties zoals terugkoppeling, wissel omschakelen, wissel afwerpen, wissel sluiten
- Elke ingang afzonderlijk configureerbaar voor wissel-adres
- ES-IN-Link voor directe aansluiting van maximaal 4 extra YD6016ES modules (waardoor een RBus module met 80 ingangen ontstaat)
- ES-IN-Link verbinding met andere ES-Link ingeschakelde modules voor moduleconfiguratie
- ES-IN-Link verbinding met YD9101 voor webgebaseerde configuratie
- USB-aansluiting met één virtuele COM-poort voor het YD.Command-protocol
- Firmware updatebaar via USB
- Voeding rechtstreeks van RBus / XBus ( of USB voor eenvoudige configuratie en updaten op een PC )
