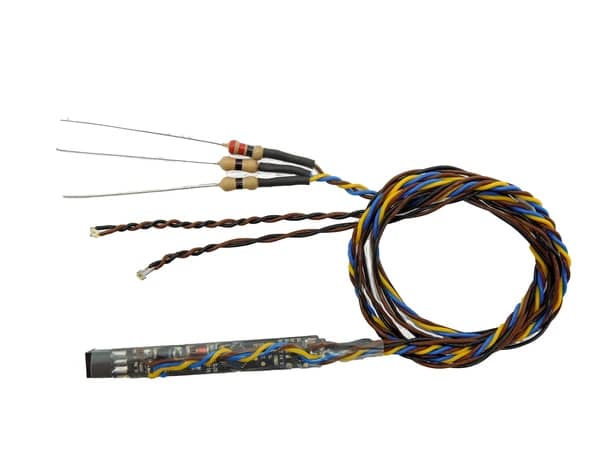

Viessmann 8403 IR Mini

Beschrijving

Met de module kunnen verschillende commando’s via infraroodsignalen naar CarMotion-voertuigen worden verzonden. Deze commando’s variëren van eenvoudig knipperen tot het vertragen en stoppen van CarMotion-voertuigen, bijvoorbeeld voor verkeerslichten. De twee infrarood zenddiodes kunnen onopvallend langs de weg worden geplaatst of horizontaal in een kleine uitsparing in de rijbaan of berm. Net als de voertuigen kan de module eenvoudig worden geconfigureerd in de CarManager. Alle macro’s die in de voertuigen zijn opgeslagen, kunnen door de module worden opgeroepen, inclusief de macro’s die om technische redenen niet toegankelijk zijn via magnetische sequenties. De twee IR-LED’s zenden verschillende signalen uit, afhankelijk van de geselecteerde bedrijfsmodus. Een van de vele toepassingen is nauwkeurig stoppen voor een verkeerslicht of iets dergelijks. De eerste IR-LED wordt op enige afstand voor het verkeerslicht geplaatst en zendt het commando voor geleidelijke vertraging wanneer het verkeerslicht rood is. Het voertuig komt dan voorzichtig tot stilstand op een optionele stopmagneet (noordpool). De tweede IR-LED bevindt zich dicht bij het verkeerslicht en stuurt het startcommando wanneer het licht groen is. De module wordt via de besturingsingang rechtstreeks bestuurd door de Viessmann verkeerslichtenregelaar, artikel 5094 of 5095, of de spoorwegovergang, artikel 5104 en 510). De ingang maakt het ook mogelijk om de module via een schakelaar, relaiscontact of DCC-schakelopdracht te besturen met behulp van een geschikte centrale. Eenvoudige commando’s kunnen ook worden gegenereerd door de module aan en uit te zetten, bijvoorbeeld om knippercommando’s alleen te versturen wanneer een corresponderend wissel is ingesteld. Afmetingen printplaat met kabeluitgang: ca. L 45 x B 5 x H 5 mm Aanbevolen inbouwruimte (programmeerstekker): ca. L 55 x B 5 x H 5 mm Kabellengte naar de IR LED’s: elk ca. 300 mm Afmetingen IR LED: ca. L 2 x B 1,2 x H 1,2 mm
