Beschrijving

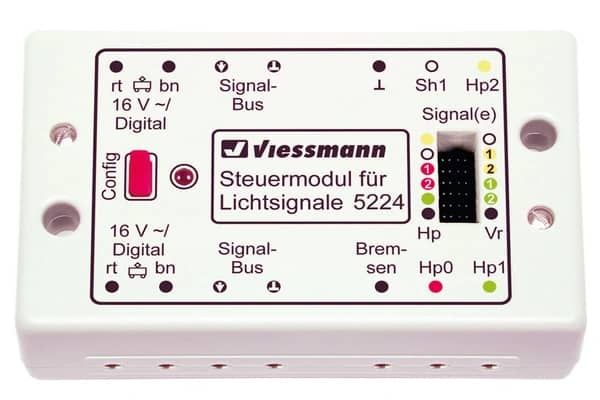

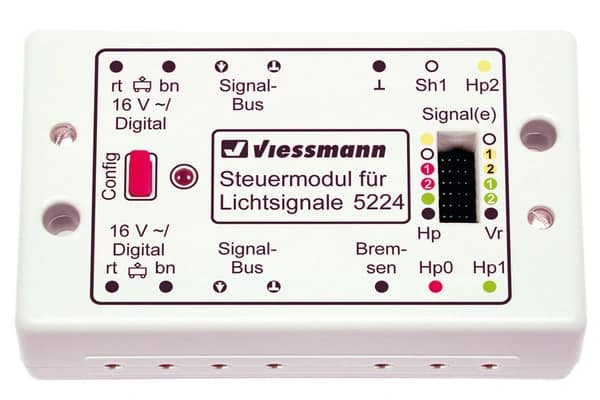

De module heeft een geïntegreerde digitale decoder (Märklin-Motorola, NMRA-DCC) en wordt gebruikt om 2 gekleurde lichtseinen (een huissein en een verweg-sein) met LED’s en een gemeenschappelijke pluspool of lampen aan te sturen, op voorwaarde dat ze in totaal niet meer dan 200 mA trekken. Daarom is hij geschikt voor alle seinschalen 0 t/m Z (behalve de Viessmann seinen met multiplex-technologie). Hij kan in conventionele modus worden geactiveerd via de drukknoppenpanelen 5545, 5546 en 5547 of via een digitaal signaal. Hij is uitgerust met Viessmann Signalbus en kan voor de volgende toepassingen geconfigureerd worden: – Een 2- of meer-voudig kleurenlichtsignaal: Een huissein met 2 aspecten met de aspecten doorgaan en stoppen vereist het drukknoppaneel item 5547 (voor 4 signalen) of een digitaal adres. Een sein met 3 of 4 aspecten met de extra aspecten langzaam doorgaan en rangeren toegestaan vereist het drukknoppaneel item 5546 (3-aspect, 2 seinen) resp. item 5545 (4-aspect, 2 seinen) resp. een digitale bediening 2-aspect. – Afstandssein of bloksein: Bij configuratie als bloksein reageert de module automatisch op de status van de betreffende spoorsector. Dit werkt alleen in combinatie met spoorbezetmelders met continue uitgang. Per seinsector zijn maximaal 2 spoorsectoren nodig. In deze modus gaat de module automatisch verder als de volgende sector vrij is (onbezet). Als één van de twee sectoren bezet is, schakelt de module naar stop. – Eigen verwegsein of verwegsein op dezelfde mast: De seinmodule bedient het hoofdsein en het bijbehorende verre sein of het verre sein van een volgend hoofdsein dat op dezelfde mast gemonteerd is. In dat geval toont het verre sein het donkere aspect als het hoofdsein stop toont. – Onderbreek de voeding van het spoor of schakel de remgenerator in wanneer stop wordt getoond: Met het relais voor automatische treinbesturing item 5228 kan de module treinen automatisch tot stilstand brengen door de spoorspanning voor het sein te onderbreken of – meer prototypisch – met de digitale remmodule item 5232 (Märklin Motorola) of een remgenerator (voor NMRA DCC). Dit maakt het mogelijk om zowel in analoge als digitale modus de baan per sectie te besturen. Sein met aspecten stop en langzaam rijden: Indien gewenst kunt u de module zo instellen dat alleen deze twee aspecten toegestaan zijn. In dat geval kan de module geactiveerd worden via het drukknoppaneel item 5547 of een digitaal adres. Ongeacht of de module door drukknoppen of spoorcontacten wordt geactiveerd, de logica zorgt er altijd voor dat de rode knop voorrang heeft als twee of meer apparaten tegenstrijdige commando’s geven.
