Beschrijving

De voordelige vervanging voor magneet- en schakeldecoders met uitstekende mogelijkheden

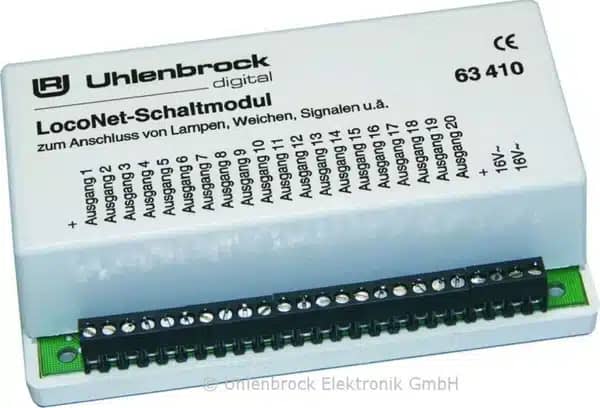

De LocoNet schakelmodule is een schakel- en magneetartikeldecoder en schakelt tot 10 wissels of schakelt tot 10 lichtseinen – ook multi-term met slow fading op en neer of schakelt tot 20 lichten op uw systeem. En dit alles kan op één module worden gemengd.

Met 20 schakeluitgangen van elk 1 A
Elke uitgang kan onafhankelijk van andere uitgangen worden geconfigureerd als continue uitgang (voor lampen) of tijdelijke uitgang (voor wissels of vormsignalen).
Zachte fading van signaalpatronen
Prototypische besturing van lichtsignalen met maximaal 4 signaalaspecten
Alle uitgangen kunnen worden aangestuurd door magnetische artikel- of feedbackcommando’s.

Onze LocoNet schakelmodule is een universeel genie. Eén enkele module waarmee u alle schakelhandelingen op uw modelbaan kunt uitvoeren. U kunt de schakelmodule gebruiken om verlichting, wissels, ontkoppelsporen, vormseinen, lichtseinen, effectverlichting en Andreaskruisen te schakelen. Al deze schakeltaken kunnen naar wens verdeeld worden over de 20 schakeluitgangen.

We hebben vooral de nadruk gelegd op de prototypische besturing van lichtseinen. De schakelmodule schakelt tot 4-aspect hoofdseinen en verre seinen. En het hoogtepunt van de signaalbesturing is de cross-fade functie. De lichtwisseling is niet hard, maar er is een zachte fade van het ene seinbeeld naar het andere.

Andreaskruisen en andere effectverlichting zijn ook geen probleem. Met een knipperende generator en de cross-fade functie kunt u een levensecht Andreaskruis maken. Of combineer beide knippergeneratoren om een schakelbare, defecte straatlantaarn te maken.

Met de 20 schakeluitgangen van de module kunt u tot tien wissels, vijf meertermijnsignalen of 20 schakelfuncties bedienen. Elke uitgang kan met maximaal 1 A belast worden, maar de totale belasting mag niet hoger zijn dan 3 A.

De LocoNet schakelmodule wordt gevoed door een aparte transformator en belast LocoNet of de digitale centrale niet.

De LocoNet schakelmodule heeft een gemeenschappelijke positieve pool voor alle verbruikers. Het is niet mogelijk om gemotoriseerde wisselaandrijvingen of lichtseinen met een gemeenschappelijke minpool hierop aan te sluiten. Gemotoriseerde wisselaandrijvingen hebben een bedrijfsspanning met wisselende polariteit nodig. De polariteitswisselaar biedt de oplossing. Aangesloten op de LocoNet schakelmodule levert deze vier uitgangen met een gemeenschappelijke negatieve pool. Hierop kunt u twee lichtsignalen aansluiten. De polariteitswisselaar maakt ook polariteitsomkering mogelijk. Dit betekent dat niets het aansluiten van gemotoriseerde wisselstellers in de weg staat. Er kunnen maximaal vijf polariteitswisselaars op een LocoNet schakelmodule worden aangesloten.
