Beschrijving

DH10C Locdecoder voor SX1, SX2, DCC en MM

Producteigenschappen en functies
+ Voor optioneel gebruik met conventionele gelijkstroomtractie-eenheden, digitale systemen volgens SelecTRIX 1 en 2 of DCC-formaat.
+ Er wordt automatisch omgeschakeld tussen analoog en digitaal bedrijf
+ In digitale modus wordt het laatst geprogrammeerde systeem gebruikt (omschakelen gebeurt niet automatisch!)
+ SelecTRIX 1 31 rijstappen, 100 adressen
+ SelecTRIX 2 127 rijstappen, 10.000 adressen, 16 extra functies
+ DCC korte adressen (1-127), lange adressen (0001-9999), met 14, 28, 126 rijstappen
+ Lastregeling van de nieuwste generatie, wat resulteert in een bijzonder soepel regelgedrag
+ Verschillende besturingsvarianten voor optimale aanpassing aan de motor
+ Interne 127 snelheidsstappen
+ Instelbare motorfrequentie (lage frequentie, 16 kHz, 32 kHz)
+ Bediening van bloksecties met eenvoudige diodes in digitale modus
+ Licht- en functie-uitgangen kunnen worden gedimd en geactiveerd in analoge modus
+ Rangeertoestel
+ Motor-, licht- en spooraansluitingen elektronisch verwisselbaar
+ Alle functie-uitgangen vrij programmeerbaar
+ Temperatuurbeveiliging
+ Resetfunctie voor DCC en SX2
+ Update mogelijkheid van de decoder

Onze beproefde en geteste voertuigdecoder DH10C is na productonderhoud nu beschikbaar in de 2e generatie en biedt vele voordelen:

+ sterk verkleinde afmetingen (12,7 * 8,9 * 1,4 mm)
+ hogere totale belastbaarheid en hogere motorstroom (1,5 A)
+ AUX3 en AUX4 als versterkte functie-uitgangen (1,0 A)
+ AUX5 en AUX6 als onversterkte functie-uitgangen (als alternatief voor de SUSI-interface)
+ Ongeveer vijf keer de buffercapaciteit (daarom kunnen langere contactfouten worden doorgelaten zonder gegevensverlies)

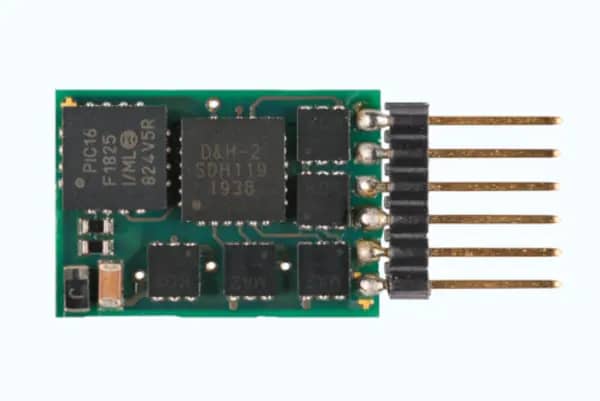

Door de kleinere lengte van de decoder kunnen we nu voor het eerst de nieuwe DH10C-4 aansluitvariant aanbieden, die een zespolige pinheader direct op de decoder heeft. In de toekomst moet deze bij voorkeur worden gebruikt voor modellen met een NEM 651 interface. (De DH10C-1 aansluitvariant met lintkabel voor Minitrix-modellen blijft natuurlijk ook in het programma). Wij bieden ook de nieuwe DH10C-2 aansluitvariant aan, die een externe zespolige pin header heeft. Dit is ideaal voor modellen waarbij de inbouwruimte voor de decoder bijvoorbeeld niet direct naast de interface is.

De update (het downloaden van de firmware van het internet is gratis) is mogelijk wanneer de decoder op de baan geïnstalleerd is (het voertuig hoeft niet geopend te worden) en wordt uitgevoerd via het digitale centrum van de FCC of via de programmer. Als er geen overeenkomstige hardware beschikbaar is, stelt Doehler & Haass op verzoek een programmeerapparaat in bruikleen ter beschikking.

De voertuigdecoder DH10C ondersteunt remmen met asymmetrische digitale spanning (vier diodes in serie en één diode antiparallel, Lenz ABC), lage snelheid (met geschikte remmodules) en bidirectionele communicatie (locadresterugmelding in DCC-modus, RailCom®).

Voor het programmeren van SX1 moet een SUSI-module die is aangesloten op de voedingsspanning (VS) of een aangesloten buffer worden verwijderd. Het is voldoende om de voedingsspanning (rode draad voor SUSI) los te koppelen voor de duur van de SX1 programmering. De programmering van SX2 of DCC wordt hierdoor niet beïnvloed.

Als algemene regel kan er geen garantie gegeven worden voor SX1 programmering. Stel de werking van SX1 in met de programmering van de SX2 parameters.

Eigenschappen
Bedrijfsmodus SX1, SX2, DCC, MM, DC-analoog
Afmetingen [mm] 12.7 * 8.9 * 1.4
Totale belastbaarheid 1,5 A
Max. Motorstroom 1,5 A
Max. Stuurspanning 30 V
LV, LR (dimbaar) 150 mA elk
AUX1, AUX2 (dimbaar) 300 mA elk
AUX3, AUX4 elk 1,0 A
AUX5, AUX6 onversterkt
met SUSI-interface (indien AUX5/AUX6 gedeactiveerd)
