Beschrijving
Er zijn een boel mogelijkheden om binnenverlichting in rijtuigen te maken. Hierover zijn al tal van
verslagen over diverse inbouwmogelijkheden en uitvoeringen te vinden op het internet. Maar veruit de
meeste modelspoorders gebruiken zelfgemaakte ledstrips of de bekende ledstrips uit China met een
plakstrip op de achterzijde. Een hele mooie en goedkope manier om binnen verlichting te vervaardigen,
echter heeft dit wel een nadeel ten opzichte van het aanbod kant-en-klare ledstrips van de grote merken.
Denk daarbij aan knipperen bij slecht contact, even een condensator toevoegen gaat wel bij analoog.
Maar bij digitaal bedrijf is daar een laadweerstand en een ontlaaddiode voor nodig. Dan nog de felheid,
om dit te beperken moet je met weerstanden gaan werken. Ook zie je de led’s reageren op de pulserende
DCC spanning. En nog veel belangrijker de spanning komende van een analoge- of digitale modelbaan is
geen zuivere gelijkspanning en zal derhalve eerst gelijkgericht moeten worden.
Er zijn ledstrips op de markt die al deze problemen verhelpen tegen redelijke prijzen ook. Toch hebben
deze strips een groot nadeel voor de kleinere schalen: Ze zijn niet korter te maken dan 10 cm. Wat
betekend dat de meeste N-Spoor modellen hier niet mee kunnen werken.

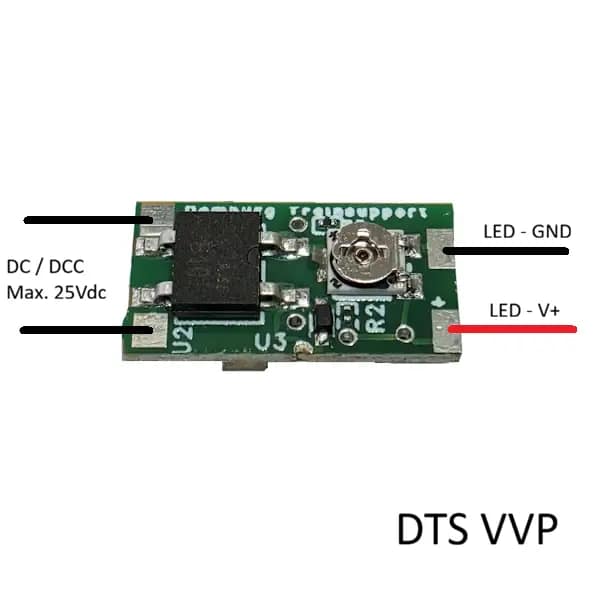

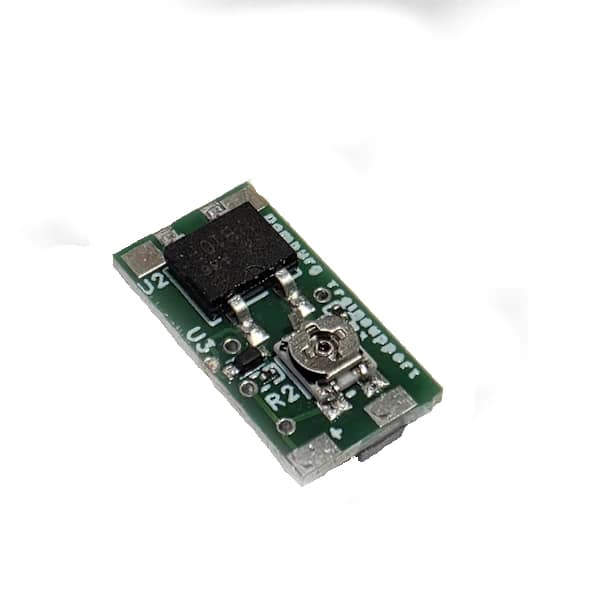

Een kleine print met SMD componenten die u een plekje kunt geven in uw rijtuig of wagon. U kunt de
VVP zowel gebruiken voor analoog als digitaal gestuurde modelspoorbanen. Er zit een interne buffer op
om het knipperen van de verlichting tegen te gaan van 300 uF. Deze buffer is naar wens extern uit te breiden door

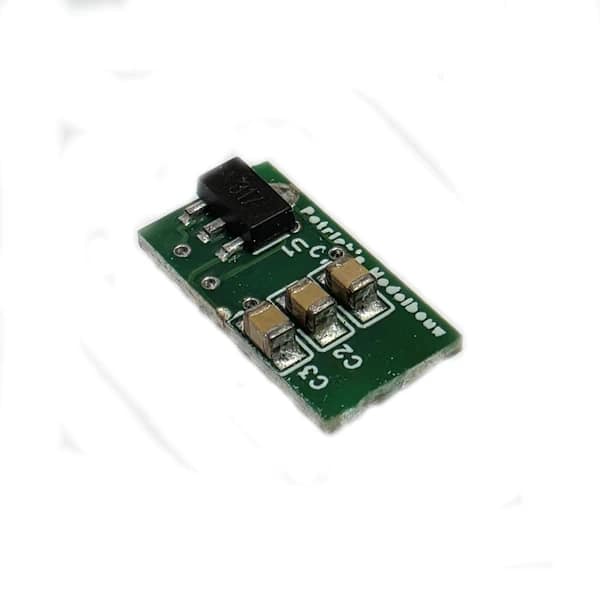

simpel een Elco of Goldcap condensator aan te sluiten op de SMD condensatoren op de achterzijde.
Verder is de uitgangsspanning naar de led’s dimbaar tot 50.000 Ohm (50k) en is deze voorzien van een
gebufferde spanningsregelaar.
Technische informatie
Gebruik modelspoor: Analoog en Digitaal
Extra te gebruiken: Verlichting van de scenery

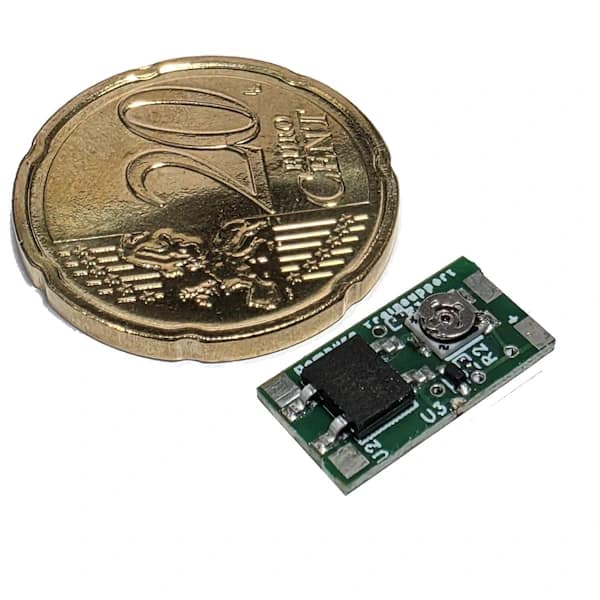

Afmeting: 14 x 7,5 x 4 mm
Spanning input: DCC/AC/DC tot 25V
Spanning output: 12VDC dimbaar
Trimmer: 50k Ohm
Interne buffer op de regelaar van 100uF
Interne buffer op de spanning van 300 uF, extern uit te breiden naar wens
Laadinrichting 100 Ohm
Ontlaadinrichting Schottky diode (If 200mA, Uf 500 mV)
De VVP 2e generatie is ontwikkeld in een samenwerking met Patrick Modelbouw. Voortbordurend op de eerste generatie VVP welke door V. Bogers is ontwikkeld in opdracht van DTS.
